一、設備整體要求

1.設備要求以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，設備整體簡潔大方，使用靈活方便，牢固耐用。

2.設備要求可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時須滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。

二、 設備技術要求

1.工作電源：兩相三線 AC 220V±10%  50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高≥1600mm×800mm×2000mm

4.整機功耗：≤1KW

5.安全保護措施：要求具有接地保護、漏電保護功能，安全性符合相關的國標標準。要求采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能要求

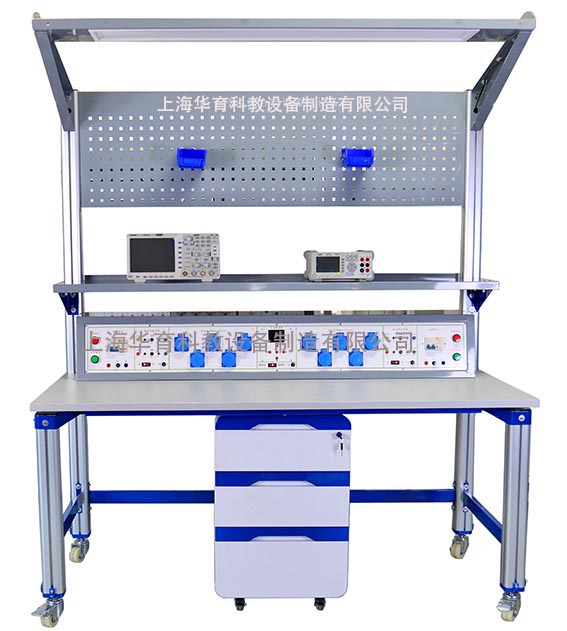

設備要求由工作臺、實訓屏、實訓屏模塊、工具柜、電路實訓模塊等組成。

1、工作臺：

1.1桌身要求采用4根支撐立柱為R型≥70mm×70mm優質鋁型材立柱做骨架，四周要求采用6根R型≥30mm×30mm優質鋁合金型材與3塊鈑金圍板固定，立柱底部采用鋁合金堵頭（壁厚≥3mm，固定萬向輪壁厚≥10mm）固定安裝萬向輪，方便實驗臺挪動及擺放。

1.2桌面要求采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，其中主桌面尺寸≥1600×800×25mm。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。

7\1.3儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。

1.4桌面下方要求裝有儲物抽屜和鍵盤托盤，采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。

2、實訓屏：

2.1安裝于儀器臺面下方，要求裝配有220V交流電源輸出12路：接口要求采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。

2.2照明：在實訓臺頂部，設置開關控制。

2.3靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。

3、網孔工具掛板：

二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。

4.存儲柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：≥寬450mm×深550mm×高500mm，總重量≥31kg；底部配有4個1.5寸萬向帶剎車腳輪，用于放置實驗導線及配件。

5、可調直流穩壓電源：

5.1雙通道，兩路可變輸出電壓 0~32V 和一路固定電壓 5V，輸出電流 0~ 3A；

5.2具有主從跟蹤功能，恒壓、恒流功能，Ⅰ、 Ⅱ路可主從跟蹤、可并聯或串聯使用；強制通風，溫控散熱系統，溫度到 65℃自動散熱；

5.3顯示方式： LED 數碼管顯示，同時顯示電壓和電流值；

6、人工智能應用模塊：

6.1人工智能開發系統

6.1.1技術參數

6.1.1.1.    中央處理器RISC-V Dual Core 64bit,with FPU

6.1.1.2.    圖像識別QVGA@60fps/VGA@30fps

6.1.1.3.    語音識別  麥克風列陣(8 mics)

6.1.1.4.    SRAM  內置8MByte

6.1.1.5.    AI性能  自帶KPU,支持卷積神經網絡計算

6.1.1.6.    編程支持  Micro Python編程

6.1.1.7.    網絡模型  TinyYOLOV2/68點模型人臉檢測等

6.1.1.8.    深度學習框架TensorFlow/Keras/Darknet

6.1.1.9.    外設GPIO/SPI/l2C/FPIOA/UART/RTC等

6.1.1.10.  工作電壓3.3V

7、電子產品裝調學習套件

7.1.  高精度熱敏電阻溫度檢測電路的焊接與智能檢測系統模塊(套件)  1套

7.2.  高靈敏度紅外偵測電路的焊接與智能檢測系統模塊(套件)       1套

7.3.  高精度濕度檢測電路的焊接與智能檢測系統模塊(套件)  1套

7.4.  高精度熱電偶溫度檢測電路的焊接與智能檢測系統模塊(套件)       1套

7.5.  高精度鉑電阻溫度檢測電路的焊接與智能檢測系統模塊(套件)       1套

7.6.  高靈敏度火災報警電路的焊接與智能檢測系統模塊(套件)       1套

7.7.  高精度大氣壓力檢測電路的焊接與智能檢測系統模塊(套件)  1套

7.8.  0-15V自動換擋電壓源電路的焊接與智能檢測系統模塊(套件)         1套

7.9.  0-500mA電流源電路的焊接與智能檢測系統模塊(套件)   1套

7.10.籃球計分?jǐn)?shù)字電路的焊接與智能檢測系統模塊(套件)      1套

7.11.高精度AD592溫度檢測電路的焊接與智能檢測系統模塊(套件)      1套

7.12.高品質音頻功放分立元件電路的焊接與智能檢測系統模塊(套件)  1套

7.13.高精度熱敏電阻溫度檢測電路的焊接與智能檢測系統模塊    1塊

7.14.高靈敏度紅外偵測電路的焊接與智能檢測系統模塊         1塊

7.15.高精度濕度檢測電路的焊接與智能檢測系統模塊    1塊

7.16.高精度熱電偶溫度檢測電路的焊接與智能檢測系統模塊         1塊

7.17.高精度鉑電阻溫度檢測電路的焊接與智能檢測系統模塊         1塊

7.18.高靈敏度火災報警電路的焊接與智能檢測系統模塊         1塊

7.19.高精度大氣壓力檢測電路的焊接與智能檢測系統模塊    1塊

7.20.0-15V自動換擋電壓源電路的焊接與智能檢測系統模塊  1塊

7.21.0-500mA電流源電路的焊接與智能檢測系統模塊     1塊

7.22.高精度AD592溫度檢測電路的焊接與智能檢測系統模塊        1塊

7.23.高品質音頻功放分立元件電路的焊接與智能檢測系統模塊    1塊

7.24.籃球計分?jǐn)?shù)字電路的焊接與智能檢測系統模塊         1塊

7.25.變壓器模塊    1塊

7.26.myDAQ轉接板模塊        1塊

7.27.多孔板    1塊

7.28.NI_myDAQ培訓套件      1套
