一、結構：

　　模擬CD和建筑群子系統，包含中心設備間和干線兩個部分，是實訓室的有源交換設備和無源布線系統匯聚的場所，提供布線系統展示和運作的功能；干線由語音和數據鏈路組成，結構上即由設備間通過橋架連接至綜合布線實訓操作臺或工程項目模擬建筑的樓宇設備間BD，并預留足夠的長度供學生作主干端接訓練。

二、基本配置：

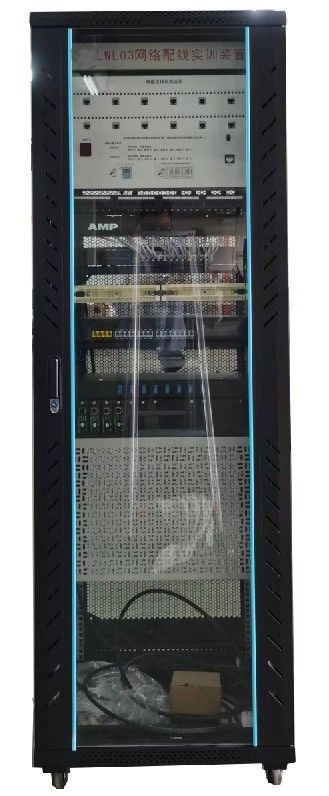

　　42U黑色開放式立式機架，帶2個垂直理線槽、地彈式電源插座及信息插座；

　　網絡交換機，10/100M自適應端口；

　　RJ45-SC光纖收發器；

　　機架式網絡服務器，Intel Xeon CPU，主頻≥2GHz，內存2GB，硬盤500GB，帶19吋液晶顯示器、滑軌；

　　語音交換機，4外線16分機，專用話機；

　　cat5e 模塊式配線架；

　　110語音配線架；

　　理線架；

　　SC光纖配線架。

三、連接線材：

　　SC 尾纖；

　　彩色cat5e 2米跳線；

　　110-110 1對跳線；

　　110－RJ45 1對跳線；

　　SC-SC 3米雙工光纖跳線；

　　cat3室內25對線纜；

　　室內多模6芯光纜；

　　cat5e非屏蔽網線；

　　2*3電源插座。

7、多功能網絡接線考核測試系統

1）7寸多功能網絡測試（彩色LED色塊顯示連線，共54路），每芯線端接對應彩色LED，直觀持續顯示端接連接狀況和線序，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。

2）軟件平臺內有考核設置功能，考核模試選擇，具有直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等生成檢測報表，并可上傳至上位機，也可在本機內查詢判斷結果。

3）支持能夠制作和測量至少6組RJ45跳線，對應指示燈顯示兩端RJ45接頭的壓接線端接連接狀況和線序，每根跳線對應6組48個指示線路直觀和持續顯示連接狀況和線序，共有6組指示燈分為6組鏈路，同時顯示6根跳線的全部線序情況，能夠直觀判斷雙絞的跨接、反接、短路、斷路等故障。

4）支持具有實訓考核評定功能，設備內置WIFI無線信號傳輸模塊，教師可通過上位機考核系統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

5）支持測試結果以TCP協議傳輸至教師計算機管理端軟件中。支持?jǐn)?shù)據管理，能新建項目目錄分類，能新建項目包括項目名稱、項目描述、項目上級目錄、評分策略選擇、選擇導入測試結果。能顯示測試結果，包括設備號、IP地址、S/N序列號、鏈路1至鏈路6的分?jǐn)?shù)統計，客觀分、主觀分、總成績的統計管理。能根據設備號、IP地址、S/N序列號等形式進行模糊查詢，能支持測試結果上傳、打分表下載以及成績單下載；能新建評分策略包括客觀分評分要素，鏈路1-鏈路6評分定義，主觀分自定義統計。能查看策略評分準則，包括客觀分、主觀分等評分要素的查看。
