一、產品組成：

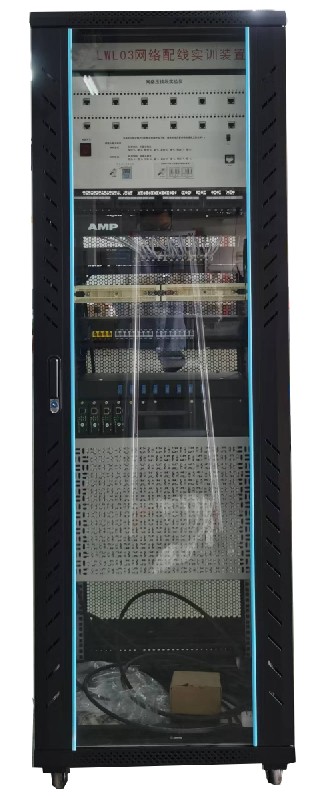

1.8米機架一套，尺寸600×600×180mm

組合式RJ45配線架，壓接線實驗儀，網絡跳線測試儀，配線架，110跳線架，理線環，零件/工具盒，RJ45網絡端口、RJ11語音端口和220V電源端口，2人/臺同時實訓。

二、產品結構：

標準全鋼機架結構，機架下部有4個低腳螺絲地面固定，保證設備牢固，能夠承受實訓時，打線的沖擊力。

24口配線架、110配線架、理線器安裝在機架上。

電子打線測試裝置、電子跳線測試裝置可直接固定在機架安裝孔上。

機架上安裝有帶數據和語音模塊的信息地插。

三、產品功能：

能夠進行銅纜配線和打接實訓。兩個銅纜配線架之間相互連接進行接操作實訓，也能與其它配線架相互連接進行打接操作實訓。

能夠進行網絡配線、端接、跳線制作、測試實訓。

能與配線架、跳線架等設備配合進行多次和多種鏈路壓接線實訓，真實體現綜合布線工程技術應用。

能反映端接、跳線的線序、開路、短路、反接等故障。
